Cnc Coiling Spring Machine

Ett eller flera par rullar används för att pressa och rotera ståltråden för att trycka ståltråden framåt, och förlitar sig på den begränsande och styrande verkan av de övre och nedre ringdiameterstängerna för att bilda ståltråden. Ståltråden rör sig kontinuerligt framåt i respektive rännor på de övre och nedre spoldiameterstängerna, och storleken på fjäderspolens diameter kan styras genom att kontrollera positionerna för de övre och nedre spoldiameterstängerna. Stigningsstången är en rörelse vinkelrät mot pappersytan, och dess funktion är att få den lindade ståltråden att bilda en trådlyftvinkel; Genom att styra och justera pitchstångens position kan storleken på fjäderstigningen kontrolleras. När lindningen är klar skärs tråden av med en skärare.

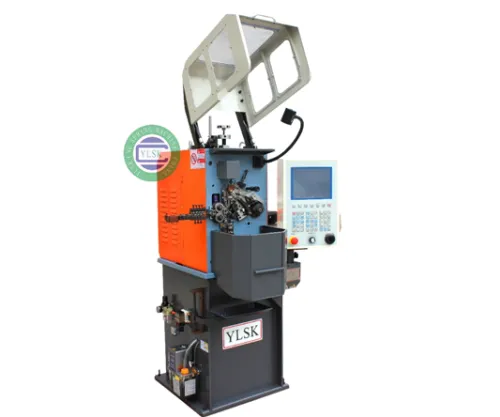

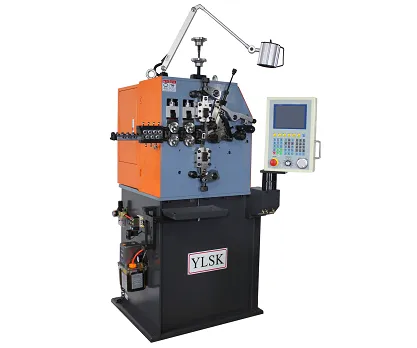

Dator kompressionsfjädermaskin produktserie: främst för cirkulära, båg- och raka fjäderprodukter, såsom olika precisionsbearbetningskompressionsfjädrar, tornfjädrar, koniska fjädrar, skeletttätningsfjädrar och formfjädrar, etc., formningshastigheten är snabbare, hög noggrannhet och hög tillförlitlighet.

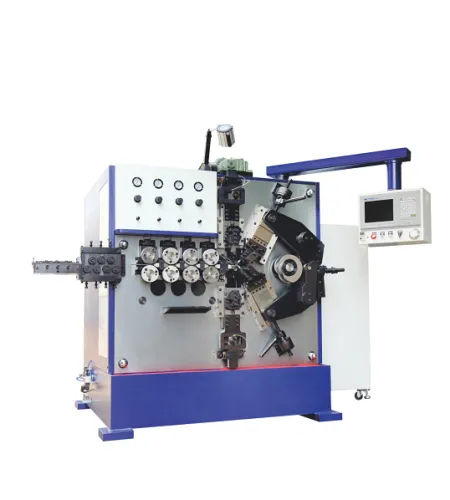

Allround CNC-fjädermaskin produktserie: främst för trådformningsprodukter av cirklar, bågar, raka linjer och tomma hållare, såsom olika precisionsbearbetningskompressionsfjädrar, dragfjädrar, torsionsfjädrar, bladfjädrar, specialformade fjädrar och trådformningsprodukter.
Produktserie av CNC-fjädermaskin utan kamaxelsvarvlinje: CNC-fjädermaskin utan kamaxelsvarvlinje är i utvecklingstrenden för de flesta av de allround CNC-fjädermaskinen. Den antar ovanlig design utan kamaxel och arm utan vridarm, vilket minskar justeringssvårigheten, minskar tiden för att justera maskinen och utrustningen och förbättrar den förväntade effekten av arbetet, men det högre priset och kostnaden gör kunderna avskräckta.

Det finns många typer av fjädrar, såsom tryckfjädrar, dragfjädrar, torsionsfjädrar etc. Här introducerar vi bara arbetsprincipen för den mest använda fjäderlindningsmaskinen.
Ett par eller flera par rullar används för att pressa och rotera ståltråden, trycka på ståltråden för att röra sig åt höger och förlita sig på den begränsande och styrande verkan av de övre och nedre ringdiameterstängerna för att bilda ståltråden. De övre och nedre stängerna med spoldiameter kan flyttas i sina respektive rännor, och storleken på fjäderspolens diameter kan styras genom att kontrollera positionerna för de övre och nedre stängerna med spoldiameter. Stigningsstången är en rörelse vinkelrät mot pappersytan, och dess funktion är att få den lindade ståltråden att bilda en trådlyftvinkel. Genom att kontrollera stigningsstångens position kan storleken på fjäderstigningen kontrolleras. När lindningen är klar skärs tråden av med en skärare. Kärnhylsan används som stöd när fräsen skär av ståltråden. Genom den kombinerade rörelsen av trådmatarrullen, de övre och nedre stängerna med ringdiameter, stigningsstången och skäraren, kan cirkulära tryckfjädrar av olika former såsom variabel ringdiameter och variabel stigning lindas. För den mekaniska fjäderlindningsmaskinen, eftersom det bara finns en kraft, är varje åtgärdsspak helt kopplad till kugghjul, kammar, kopplingar och andra mekanismer, strukturen är komplex och justeringen är tidskrävande. Varje gång en sort byts ut måste ofta kammens form trimmas, vilket kräver en hög teknisk nivå av operatören. I synnerhet beror justeringsområdet för trådmatningslängden på storleken på en sektorväxel, vilket begränsar fjäderns förlängning. När sektorväxeln går tillbaka är det nödvändigt att använda kopplingen för att koppla ur trådmatningsrullen, vilket inte bara ökar bullret utan också minskar trådmatningsnoggrannheten.

 För att vara lämpliga för datorstyrning har vi helt reformerat den mekaniska strukturen hos lindningsmaskinen. Först och främst är varje rörelsemekanism oberoende och var och en styrs av en servomotor. Till exempel är trådmatningsmekanismen bara en enkel växelöverföring, och trådmatningslängden kan vara obegränsad. ; De övre och nedre ringdiameterstängerna och stigningsstängerna drivs direkt av motorn som är ansluten till kulskruven; skärmekanismen är bara en enkel kamdrift, förutom den allmänna skärmetoden kan den också matcha de övre och nedre skärarna för vridskärning, för att lösa fjäderskjuvning med stor tråddiameter och litet lindningsförhållande.
