Auotomobile kamlös fjäderformningsmaskin

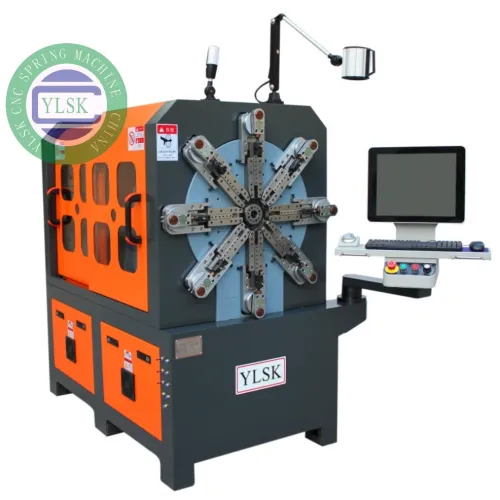

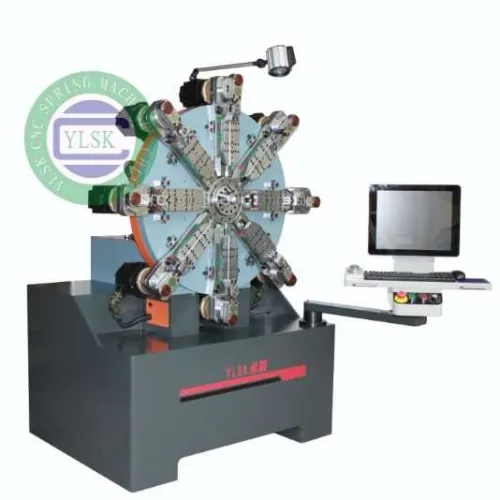

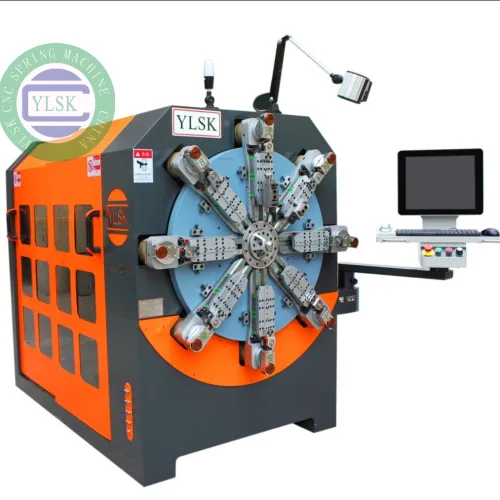

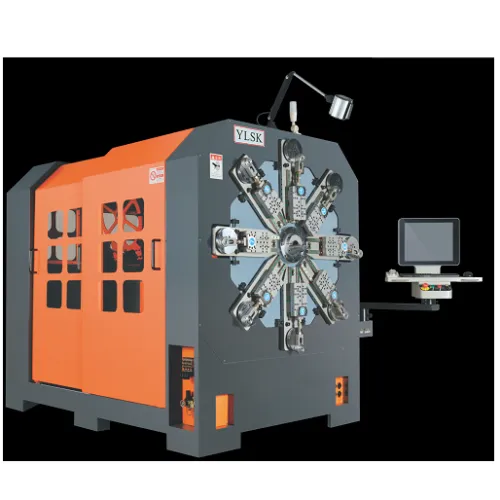

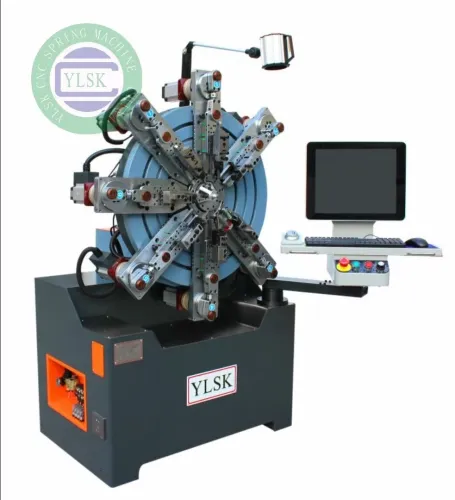

Den kamlösa trådfjädermaskinen är utvecklad på grundval av den traditionella kamfjädermaskinen. Den består av en värd, ett styrsystem, en motorkraftenhet, en hjälpanordning och tillhörande utrustning, och är utvecklad från den tidigare elektriska styrmekaniska typen till den nuvarande. Mekatronik. Huvudmotorn består av gjutpaneler av legerat stål, styrskenor, skjutbara säten och högprecisionsväxlar etc., vilket förbättrar styrkan och styvheten hos själva den roterande fjädermaskinen och ytterligare förbättrar körnoggrannheten och arbetseffektiviteten hos den roterande fjädermaskinen.

Trådsvarvningsfjädermaskinen har lagt till trådsvarvningssystem och curlingfunktion. Med hjälp av trådsvarvningssystemets funktion kan fjädermaskinen få hela trådmatningsdelen att rotera framåt och bakåt 360 grader under trådmatningsprocessen, vilket realiserar flera vinkelpositioner för maskinen. operationer som formning och skärning. Dessutom, med den löstagbara installationen av pressanordningen, förbättras produktionshastigheten för de komplexa produkterna i processen att forma hörn och bågböjning effektivt, vilket kraftigt utökar maskinkroppens kraftfulla formningsfunktion och även förbättrar maskinen. Arbetseffektivitet, driften är enklare och bekvämare.

1. Felsökningsprocessen är bekvämare. Den unika kamlösa och vippfria designen hos den kamlösa fjädermaskinen behöver bara vara bekant med datorns operativsystem och motsvarande programmering, vilket minskar svårigheten i felsökningsprocessen.
2, formningsförmågan är starkare. Armen på den kamlösa fjädermaskinen kan demonteras och installeras, det vill säga armen kan demonteras och installeras i vilken position som helst på panelen enligt behoven för produktformning, för att undvika fenomenet knivkollision.
3. Snabbare och stabilare. Slagbanan kan ställas in fritt efter behov, vilket effektivt kan undvika ogiltiga åtgärder. Förkorta tidsintervallen och förbättra därmed arbetseffektiviteten.
、Egenskaper hos kamlös fjädermaskin
1. Felsökningsprocessen är bekvämare. Den unika kamlösa och vippfria designen hos den kamlösa fjädermaskinen behöver bara vara bekant med datorns operativsystem och motsvarande programmering, vilket minskar svårigheten i felsökningsprocessen.
2, formningsförmågan är starkare. Armen på den kamlösa fjädermaskinen kan demonteras och installeras, det vill säga armen kan demonteras och installeras i vilken position som helst på panelen enligt behoven för produktformning, för att undvika fenomenet knivkollision.
3. Snabbare och stabilare. Slagbanan kan ställas in fritt efter behov, vilket effektivt kan undvika ogiltiga åtgärder. Förkorta tidsintervallen och förbättra därmed arbetseffektiviteten.

Den grundläggande strukturen för den kamlösa fjädermaskinen kan delas in i fem delar: uträtningsmekanismen, matningsmekanismen, reduktionsmekanismen, stigningskontrollmekanismen och skärmekanismen. 1. Uträtningsmekanism: Uträtningsmekanismens position är mellan materialstället och matarrullen. Den består av två uppsättningar uträtningsrullar. Syftet med riktsystemet är att eliminera den ursprungliga böjningsdeformationen av ståltråden. Efter uträtning kan den rätas ut. Rakt in i formningsmaskinen för att förbättra precisionen på spiralfjädern. 2. Matningsmekanism: Matningsmekanismen för fjädermaskinen är en anordning som pressar ståltråden med ett eller två par matarhjul och driver ståltråden att gå framåt i en rak linje genom matningshjulets rotation. Den kompletteras med hjälp av kugghjulen på matarhjulets axel på den sektorformade ofullständiga växellådan. Rotationshastigheten för de övre och nedre rullarna är densamma, men rotationsriktningen är motsatt. Matningshjulet roterar en gång, och matningslängden är matarhjulets omkrets. Fjäderns utfällningslängd kan bestämmas av antalet rotationer av matarhjulet. Antalet tänder på det sektorformade ofullständiga kugghjulet styr antalet rotationer av matarhjulet. 3. Diameterreducerande mekanism: Reduktionsmekanismen hänvisar till kontrollmekanismen för fjäderns ytterdiameter vid lindning av fjädern. Den består av två ejektorstänger och en reducerande kam som driver ejektorstången. Vid tillverkning av cylindriska fjädrar kommer fjädertråden att förbli oförändrad, justera de två ejektorstängerna till motsvarande positioner och anpassa sig till fjäderns ytterdiameter och sedan fixera positionerna för de två ejektorstiften oförändrade. Vid tillverkning av fjädrar med variabel diameter, såsom den konvexa, avkortade konfjädern, och de främre och bakre bultarna på den övre ejektorstången lossas, så att ejektorstången dras tillbaka och tillbaka i verktygshållaren för att ändra fjäderns ytterdiameter, och ejektorstången drivs av kammen med variabel diameter för att uppnå syftet med att producera olika reducerande fjädrar. 4. Tonhöjdsändringsmekanism: Den tonhöjdsförändrande mekanismen för den kamlösa fjädermaskinen är en mekanism för att kontrollera fjäderstigningen. Denna maskin har två mekanismer: (1) Den består av en beckkniv och en tonhöjdsförändrande kam. Den variabla kammen är till för att styra det effektiva antalet varv på fjädern, och bulten under beckkniven justerar fjäderns höjd; (2) Vevstaken drivs av kammen, så att stigningskniven trycks ut ur maskinen, och fjädern med stor stigning kan uppskattas bättre. 5. Skärmekanism: Skärmekanismen är den sista bearbetningsåtgärden av fjädern som faller efter att lindningen har bildats, och skärningen av ståltråden slutförs av kniven och kärnan.
